ky thuat ma kem nhung nong
Kỹ thuật mạ kẽm nhúng nóng được xem là một trong những giải pháp bảo vệ kim loại hiệu quả và bền vững nhất hiện nay. Nhờ khả năng tạo lớp phủ kẽm chắc chắn trên bề mặt thép, phương pháp này giúp hạn chế tối đa tình trạng oxy hóa, ăn mòn và kéo dài tuổi thọ của vật liệu trong nhiều điều kiện môi trường khác nhau. Chính vì vậy, kỹ thuật mạ kẽm nhúng nóng ngày càng được ứng dụng rộng rãi trong các lĩnh vực xây dựng, cơ khí, kết cấu thép và sản xuất bu lông – ốc vít.Tuy nhiên, để đảm bảo chất lượng lớp mạ và độ bền của sản phẩm, quá trình mạ kẽm cần tuân thủ những tiêu chuẩn kỹ thuật nghiêm ngặt đang được áp dụng trên thế giới cũng như tại Việt Nam. Vậy kỹ thuật mạ kẽm nhúng nóng là gì, quy trình thực hiện ra sao và những tiêu chuẩn phổ biến nào đang được sử dụng hiện nay? Trong bài viết dưới đây, Bulong Thọ An sẽ giúp bạn tìm hiểu chi tiết về công nghệ mạ kẽm nhúng nóng cùng các tiêu chuẩn kỹ thuật quan trọng nhằm đảm bảo chất lượng và độ bền tối ưu cho các sản phẩm kim loại.
Kỹ thuật mạ kẽm nhúng nóng hoạt động như thế nào
Chuẩn bị và xử lý bề mặt kim loại trước khi mạ
Để kỹ thuật mạ kẽm nhúng nóng đạt hiệu quả cao, bước xử lý bề mặt kim loại đóng vai trò vô cùng quan trọng. Trước khi đưa sản phẩm vào bể kẽm nóng chảy, thép hoặc các chi tiết kim loại cần được tẩy dầu mỡ, loại bỏ bụi bẩn và tạp chất nhằm đảm bảo bề mặt sạch hoàn toàn. Sau đó, sản phẩm được tẩy gỉ bằng dung dịch axit như HCl hoặc H₂SO₄ để loại bỏ lớp oxit sắt hình thành trong quá trình gia công hoặc bảo quản. Công đoạn tiếp theo là nhúng trợ dung (Flux) – thường là dung dịch kẽm amoni clorua (ZnCl₂ + NH₄Cl) – giúp ngăn quá trình oxy hóa và tăng khả năng bám dính của lớp kẽm lên bề mặt thép. Việc chuẩn bị bề mặt đúng kỹ thuật sẽ quyết định trực tiếp đến độ bền, độ bám và độ đồng đều của lớp mạ kẽm.Quá trình nhúng kim loại vào bể kẽm nóng chảy

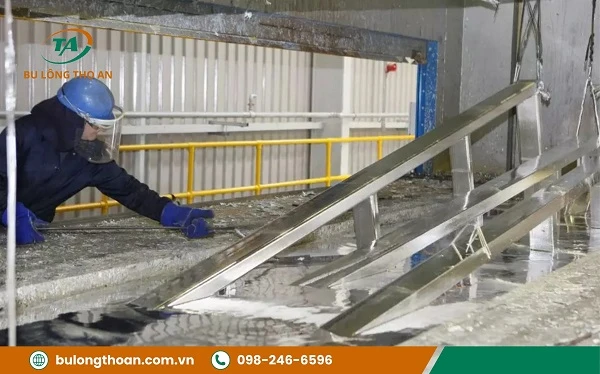

Sau khi hoàn tất bước xử lý bề mặt, sản phẩm kim loại sẽ được nhúng trực tiếp vào bể kẽm nóng chảy ở nhiệt độ khoảng 440 – 460°C. Trong môi trường nhiệt độ cao này, kẽm nóng chảy phản ứng luyện kim với sắt trong thép, tạo ra các lớp hợp kim Fe-Zn (sắt – kẽm) bám chặt vào bề mặt vật liệu. Các lớp hợp kim này hình thành theo cấu trúc nhiều tầng, giúp lớp mạ không chỉ bám chắc mà còn có khả năng chống ăn mòn và chống oxy hóa vượt trội. Đây chính là cơ chế hoạt động cốt lõi của phương pháp mạ kẽm nhúng nóng, giúp bảo vệ thép trong các điều kiện môi trường khắc nghiệt như ngoài trời, môi trường biển hoặc khu vực có độ ẩm cao.Hình thành lớp phủ kẽm bảo vệ kim loại

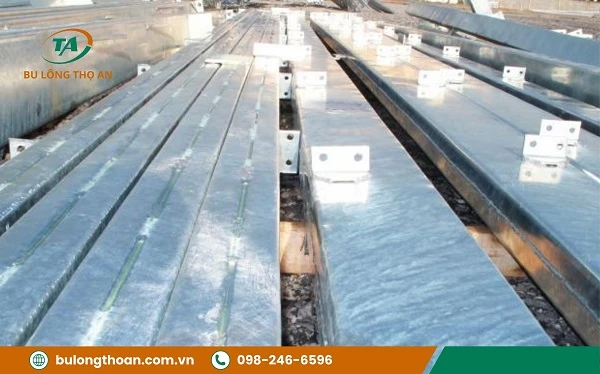

Khi sản phẩm được nhấc ra khỏi bể kẽm nóng chảy, lớp kẽm lỏng sẽ bám trên bề mặt và nhanh chóng đông đặc, tạo thành lớp phủ bảo vệ chắc chắn. Lớp phủ này bao gồm nhiều lớp hợp kim Gamma, Delta, Zeta và lớp kẽm nguyên chất Eta, tạo nên cấu trúc bảo vệ bền vững cho kim loại nền. Nhờ đặc tính bảo vệ điện hóa (Cathodic Protection), kẽm sẽ đóng vai trò như một kim loại hy sinh, giúp bảo vệ thép khỏi bị ăn mòn ngay cả khi lớp mạ bị trầy xước nhẹ. Chính cơ chế này khiến mạ kẽm nhúng nóng trở thành giải pháp tối ưu trong việc tăng tuổi thọ cho kết cấu thép, bu lông, đai ốc, cột điện, lan can, hàng rào và nhiều thiết bị công nghiệp khác.Làm nguội và kiểm tra chất lượng lớp mạ
Sau khi hoàn tất quá trình nhúng kẽm, sản phẩm sẽ được làm nguội trong không khí hoặc bể nước để lớp mạ ổn định và đạt độ bền cần thiết. Tiếp theo là bước kiểm tra chất lượng lớp mạ, bao gồm kiểm tra độ dày lớp kẽm, độ bám dính và độ đồng đều của bề mặt. Các tiêu chuẩn kỹ thuật phổ biến như ASTM A123, ASTM A153, ISO 1461 hoặc TCVN thường được áp dụng để đánh giá chất lượng sản phẩm mạ kẽm. Việc kiểm soát chất lượng chặt chẽ không chỉ đảm bảo khả năng chống ăn mòn lâu dài mà còn giúp các sản phẩm mạ kẽm đáp ứng tốt yêu cầu kỹ thuật trong xây dựng, cơ khí, kết cấu thép và sản xuất bu lông – ốc vít công nghiệp.
Tiêu chuẩn kỹ thuật trong mạ kẽm nhúng nóng
Tiêu chuẩn quốc tế phổ biến trong mạ kẽm nhúng nóng
Trong lĩnh vực mạ kẽm nhúng nóng, việc tuân thủ các tiêu chuẩn kỹ thuật quốc tế là yếu tố quan trọng giúp đảm bảo chất lượng lớp mạ, độ bền và khả năng chống ăn mòn của sản phẩm kim loại. Một số tiêu chuẩn được áp dụng rộng rãi hiện nay gồm ASTM A123 (tiêu chuẩn mạ kẽm cho kết cấu thép), ASTM A153 (áp dụng cho bu lông, đai ốc và chi tiết liên kết), cùng với ISO 1461 – tiêu chuẩn quốc tế quy định yêu cầu về độ dày lớp mạ kẽm, độ bám dính và phương pháp kiểm tra lớp phủ. Những tiêu chuẩn này giúp đảm bảo lớp mạ kẽm hình thành thông qua phản ứng hợp kim sắt – kẽm (Fe-Zn) có độ bền cao, đồng đều và đáp ứng tốt các điều kiện môi trường khắc nghiệt như độ ẩm cao, môi trường công nghiệp hoặc khu vực ven biển.Tiêu chuẩn mạ kẽm nhúng nóng tại Việt Nam
Tại Việt Nam, quy trình mạ kẽm nhúng nóng cũng được kiểm soát dựa trên các hệ thống tiêu chuẩn kỹ thuật nhằm đảm bảo tính đồng bộ với tiêu chuẩn quốc tế. Một trong những tiêu chuẩn phổ biến là TCVN 5408 – tiêu chuẩn quy định yêu cầu về lớp phủ kẽm trên sản phẩm thép bằng phương pháp nhúng nóng. Bên cạnh đó, nhiều doanh nghiệp sản xuất kết cấu thép và bu lông – ốc vít mạ kẽm còn áp dụng song song các tiêu chuẩn quốc tế như ASTM, ISO hoặc BS EN để nâng cao chất lượng sản phẩm. Việc tuân thủ các tiêu chuẩn này giúp kiểm soát tốt quy trình xử lý bề mặt, nhiệt độ bể kẽm, độ dày lớp mạ và khả năng chống ăn mòn của vật liệu, từ đó đảm bảo sản phẩm đạt tuổi thọ cao khi sử dụng trong thực tế.Các chỉ tiêu kỹ thuật quan trọng cần kiểm soát
Trong quá trình mạ kẽm nhúng nóng, có nhiều chỉ tiêu kỹ thuật quan trọng cần được kiểm soát chặt chẽ để đảm bảo chất lượng lớp phủ kẽm. Trước hết là độ dày lớp mạ kẽm, thường dao động từ khoảng 50 – 100 µm tùy theo tiêu chuẩn và mục đích sử dụng của sản phẩm. Ngoài ra, các yếu tố như độ bám dính lớp mạ, độ đồng đều bề mặt, khả năng chống bong tróc và khả năng bảo vệ điện hóa (Cathodic Protection) cũng đóng vai trò quan trọng trong việc bảo vệ kim loại khỏi ăn mòn và oxy hóa. Bên cạnh đó, quy trình kiểm tra chất lượng thường bao gồm các phương pháp như đo độ dày lớp mạ bằng thiết bị chuyên dụng, kiểm tra bề mặt và thử nghiệm khả năng chống ăn mòn. Việc kiểm soát đầy đủ các chỉ tiêu kỹ thuật này giúp đảm bảo sản phẩm mạ kẽm đáp ứng tốt yêu cầu trong các lĩnh vực xây dựng, cơ khí, kết cấu thép và sản xuất bu lông công nghiệp.
Những lưu ý khi áp dụng kỹ thuật mạ kẽm nhúng nóng
Lựa chọn vật liệu và thiết kế chi tiết phù hợp
Khi áp dụng kỹ thuật mạ kẽm nhúng nóng, việc lựa chọn vật liệu thép và thiết kế chi tiết kim loại phù hợp là yếu tố quan trọng ảnh hưởng trực tiếp đến chất lượng lớp mạ. Các loại thép có thành phần silic (Si) và phốt pho (P) cao có thể làm thay đổi tốc độ phản ứng giữa sắt (Fe) và kẽm (Zn), dẫn đến lớp mạ quá dày hoặc bề mặt không đồng đều. Vì vậy, trong thiết kế kết cấu thép, bu lông, đai ốc hoặc chi tiết cơ khí, cần tính toán hợp lý các lỗ thoát khí, lỗ thoát kẽm và khe hở kỹ thuật để kẽm nóng chảy có thể lưu thông dễ dàng trong quá trình nhúng. Điều này không chỉ giúp lớp phủ kẽm bám đều mà còn hạn chế các lỗi thường gặp như bọng khí, đọng kẽm hoặc lớp mạ không đồng nhất.Kiểm soát quy trình và nhiệt độ bể kẽm
Một trong những yếu tố quan trọng trong quy trình mạ kẽm nhúng nóng là việc kiểm soát nhiệt độ bể kẽm nóng chảy, thường duy trì ở mức khoảng 440 – 460°C. Nếu nhiệt độ quá thấp, phản ứng luyện kim giữa kẽm và thép sẽ không diễn ra đầy đủ, khiến lớp mạ kém bền và dễ bong tróc. Ngược lại, nếu nhiệt độ quá cao hoặc thời gian nhúng quá lâu, lớp hợp kim Fe-Zn có thể phát triển quá mức làm giảm tính thẩm mỹ của bề mặt. Ngoài ra, các công đoạn xử lý bề mặt, tẩy gỉ, nhúng trợ dung (Flux) cũng cần được thực hiện đúng quy trình để đảm bảo lớp kẽm bám dính tốt. Việc kiểm soát chặt chẽ các yếu tố kỹ thuật này giúp nâng cao khả năng chống ăn mòn, chống oxy hóa và tuổi thọ của lớp mạ kẽm.Kiểm tra chất lượng và tuân thủ tiêu chuẩn kỹ thuật
Sau khi hoàn thành quá trình mạ kẽm nhúng nóng, sản phẩm cần được kiểm tra chất lượng lớp mạ nhằm đảm bảo đáp ứng các tiêu chuẩn kỹ thuật trong ngành cơ khí và xây dựng. Các tiêu chuẩn phổ biến như ASTM A123, ASTM A153, ISO 1461 hoặc TCVN thường quy định rõ về độ dày lớp phủ kẽm, độ bám dính, độ đồng đều bề mặt và khả năng chống ăn mòn. Ngoài ra, việc kiểm tra bằng thiết bị đo độ dày lớp mạ, kiểm tra bề mặt và đánh giá khả năng bảo vệ điện hóa (Cathodic Protection) cũng giúp phát hiện sớm các lỗi kỹ thuật trong quá trình sản xuất. Tuân thủ đầy đủ các tiêu chuẩn này không chỉ đảm bảo chất lượng sản phẩm mạ kẽm mà còn giúp các chi tiết kim loại như bu lông, ốc vít, kết cấu thép, lan can và thiết bị công nghiệp đạt độ bền cao và hoạt động ổn định trong môi trường khắc nghiệt.Comments
